WGS形1
- 产品描述

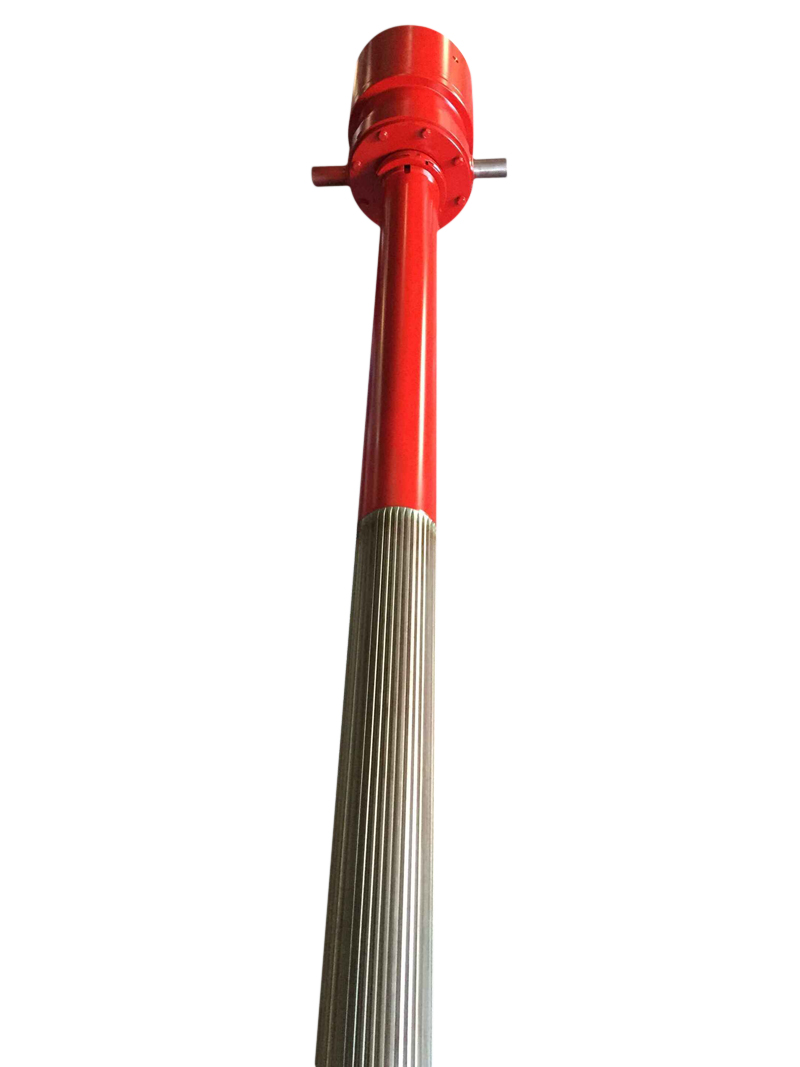

JWGSl伸缩型鼓形齿式联轴器的主要特点是可联接两个同轴线的传动轴系，回转直径Φ200mm-Φ7600mm传动公称转矩315KN·m-1600KN·m,有负载时轴线折角≦1.5°，空载时轴线折角≦30°.伸缩型鼓形齿式联轴器主要由主动端、从动端和花键端三大部分组合而成。花键轴贯通于主动端内的高精度球面外齿并伸入减速器空心输出轴内，从而可较大地缩小工作机的轴向布置尺寸，传动结构紧凑、制造精度高、动平衡性能好。在花键轴靠近从动端的位置设有定心支承装置，是伟动轴运转更为平衡，且兼备轴向推拉功能。主动端内齿套可沿花键轴轴向正反方向装配（Z-正装、F-反装）。本联轴器是针对现有鼓形齿式联轴器存在的轴向补偿不足，维修拆卸不便以及目前十字轴式万向联轴器不易获得较高的制造精度，从而较难满足高速运转的需要而研制开发的一种新型鼓形齿式联轴器。
